一、系統概述
綜合布線系統是建筑物或建筑群內的信息傳輸系統。它使話音和數據通信設備、交換機設備、信息管理系統及設備控制系統彼此相連，也使這些設備與外部通信網絡相連接。它包括建筑物到外部網絡或電話局線路上的連線、與工作區的話音或數據終端之間的所有電纜及相關聯的布線部件。布線系統由不同系列的部件組成，其中包括：傳輸介質、線路管理硬件、連接器、插座、插頭、適配器、傳輸電子線路、電器保護設備和支持硬件。

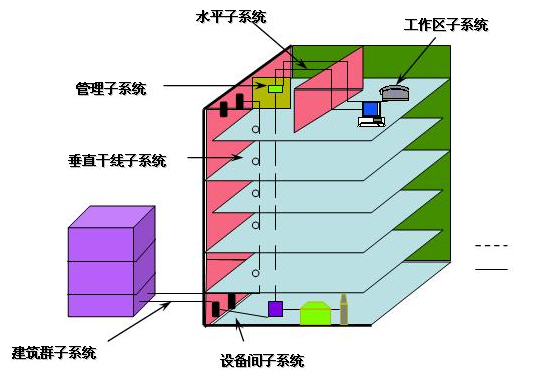

綜合布線系統由工作區子系統、水平子系統、管理子系統、垂直干線子系統、設備間子系統和建筑群子系統構成。
二、系統設計原則
綜合布線系統應是開放的、模塊化的系統體系，具備使用靈活性、管理簡便、擴充方便等特點，并能保持其先進性。綜合布線系統是整個信息系統的基礎。綜合布線的設計遵循以下原則：
*標準化 *先進性 *實用性 *靈活性
*兼容性 *安全可靠性 *可擴充性 *經濟性
三、系統詳細設計
3.1、工作區子系統
工作區布線子系統由終端設備連接到信息插座的連線(或軟線)組成，它包括裝配軟線、適配器和連接所需的擴展軟線，并在終端設備和I/O之間搭橋。
工作區子系統的設計要點主要包括：
1、各工作區的信息組合端口，其中包括墻面插座、6類非屏蔽插座(單、雙孔面板)信息點設于墻面。所有電信插座的面板應為86型單孔或雙孔。
2、所有的電信插座應配有明顯的、可方便互換的、永久的彩色標識，以區分插座用途。電信插座帶有永久防塵門，以免在綜合布線系統長達十幾年的使用期限內因空氣和潮濕導致布線系統鏈路性能的下降。
3.2、水平區子系統
平布線子系統是整個布線系統的一部分，它將干線子系統線路延伸到用戶工作區。水平布線子系統與干線子系統的區別在于：水平布線子系統總是處在一個樓層上，并端接在信息插座或區域布線的中轉點上。一般來說，水平子系統的電纜數為4對雙絞線，它們能支持大多數現代通信設備。在需要某些更高帶寬應用時，可以采用光纜。
3.3、主干區子系統
垂直干線子系統是指建筑物內從底層至頂層弱電間之間的線纜及配套設施組成的系統。該系統作為綜合布線系統的骨干部分，包括數據主干和語音主干，分別采用光纖和大對數電纜，主要連接綜合布線系統設備與管理子系統樓層分線箱。
3.4、管理區子系統
管理子系統由交連、互連配線架、信息插座式配線架以及相關跳線組成。管理點為連接其它子系統提供連接手段。交連和互連允許你將通信線路定位或重定位到建筑物的不同部分，以便能更容易地管理通信線路。
3.5、設備間子系
設備間子系統由設備間中的跳線電纜、適配器組成，它把中央主配線架與各種不同設備互連起來，網絡設備和監控設備等與主配線架之間的連接等。通常該子系統設計與網絡具體應用有關，相對獨立于通用的結構布線系統。
